Всем привет!
Решил сделать диодный лазерный станок.
Основная задача - гравировка по дереву.
В качестве электроники решил взять Arduino Uno и CNC Sheild v.3
Драйверы А4988 (какие есть в наличии, покупать DRV8825 , пока, не планирую из-за конского сейчас ценника на али) , может поставлю внешние - нормальные, но особого смысла, пока, не вижу.
Механика на валах и ремнях.
Ось Z хотел тоже сделать на шаговом двигателе для корректировки фокусного расстояния луча. Сделал - оказалась тяжелая. Решил переделать на регулировку винтовой передачей. Потом вернусь к первому варианту, чтобы можно было независимо , в процессе работы, немного поднимать или опускать головку лазера, но , наверное, возьму уже не NEMA 17, а меньший и более легкий (для этой конструкции) шаговик.

Если у кого есть советы по этой теме (интересует ВСЕ, от механики до электроники и программ) - буду рад прочитать советы.

Сам лазер, пока, из DVD , вставлен в корпус (охлаждение + оптика). Если все запущу и мне понравится - прикуплю более хороший. Так что схемы драйвера для лазера, TTL - тоже интересует!

Пожелайте мне удачи и , если сами интересовались этой темой - дайте свои советы.
Всем всего наилучшего!!!

0

Поделиться22022-03-15 17:30:07

Автор: GREEN7
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 1024
Уважение: [+132/-3]
Позитив: [+135/-2]
Пол: Мужской
Последний визит:
2024-11-11 22:11:01

P.S. Для "добряков" - меня в гугле и ютюбе не забанили. Основную информацию ищу именно там. Интересует именно ВАШ опыт. Поэтому и спрашиваю......

0

Поделиться32022-03-15 19:24:33

Автор: osinovka
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 544
Уважение: [+171/-3]
Позитив: [+131/-0]
Последний визит:
2023-04-02 22:24:24

GREEN7 написал(а):

Если у кого есть советы

Картинки со станком покажи!

0

Поделиться42022-03-15 19:34:31

Автор: GREEN7
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 1024
Уважение: [+132/-3]
Позитив: [+135/-2]
Пол: Мужской
Последний визит:
2024-11-11 22:11:01

osinovka написал(а):

Картинки со станком покажи!

Обязательно! Начну фотографировать с самого начала и показывать процесс

0

Поделиться52022-03-15 19:36:09

Автор: osinovka
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 544
Уважение: [+171/-3]
Позитив: [+131/-0]
Последний визит:
2023-04-02 22:24:24

GREEN7 написал(а):

Обязательно! Начну фотографировать с самого начала и показывать процесс

Ждем

0

Поделиться62022-03-15 20:23:16

Автор: Dark Knight
Активный участник
Зарегистрирован: 2019-06-17
Сообщений: 287
Уважение: [+20/-2]
Позитив: [+1/-0]
Пол: Мужской
Последний визит:
2024-09-03 06:29:33

Тоже подмывает собрать, даже проект сделал.

0

Поделиться72022-03-15 21:46:28

Автор: GREEN7
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 1024
Уважение: [+132/-3]
Позитив: [+135/-2]
Пол: Мужской
Последний визит:
2024-11-11 22:11:01

Dark Knight написал(а):

Тоже подмывает собрать, даже проект сделал.

Хотел сделать уже давно - частично закупился.
Рассматривал два проекта - простой на валах и ремнях с деталями напечатанными на 3D принтере (нагрузок же немного) и на профиле из алюминия.
Профиль еще не купил, решил что сначала сделаю распечатанный. Он , вроде, тоже симпатичный получается.

Мне сейчас понадобилась выжечь кое какие рисунки на деревяшках - пришлось опять заняться изготовлением станка - чему я и рад

0

Поделиться82022-03-16 06:51:44

Автор: Dark Knight
Активный участник
Зарегистрирован: 2019-06-17
Сообщений: 287
Уважение: [+20/-2]
Позитив: [+1/-0]
Пол: Мужской
Последний визит:
2024-09-03 06:29:33

А что там печатать? На акриле хорошо собирается

0

Поделиться92022-03-16 10:56:24

Автор: GREEN7
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 1024
Уважение: [+132/-3]
Позитив: [+135/-2]
Пол: Мужской
Последний визит:
2024-11-11 22:11:01

Dark Knight написал(а):

А что там печатать? На акриле хорошо собирается

Акрил - это хорошо для профиля, а я сейчас буду на валах собирать. Позже фото скину того , что я хочу сделать.

0

Поделиться102022-05-27 09:26:05

Автор: ksi-uln
Участник
Зарегистрирован: 2018-08-18
Сообщений: 19
Уважение: [+11/-0]
Позитив: [+1/-0]
Последний визит:
2023-02-04 10:01:42

Очень понравилась тема с гравером по ссылке ниже.
Именно профиль, детальки на 3D-принтере, методики настройки. Правда лазер из DVD будет слабоват.
https://www.zhildv.ru/category/engravers/
Автор все очень подробно расписал, выложил ссылки деталей на Thingverse.

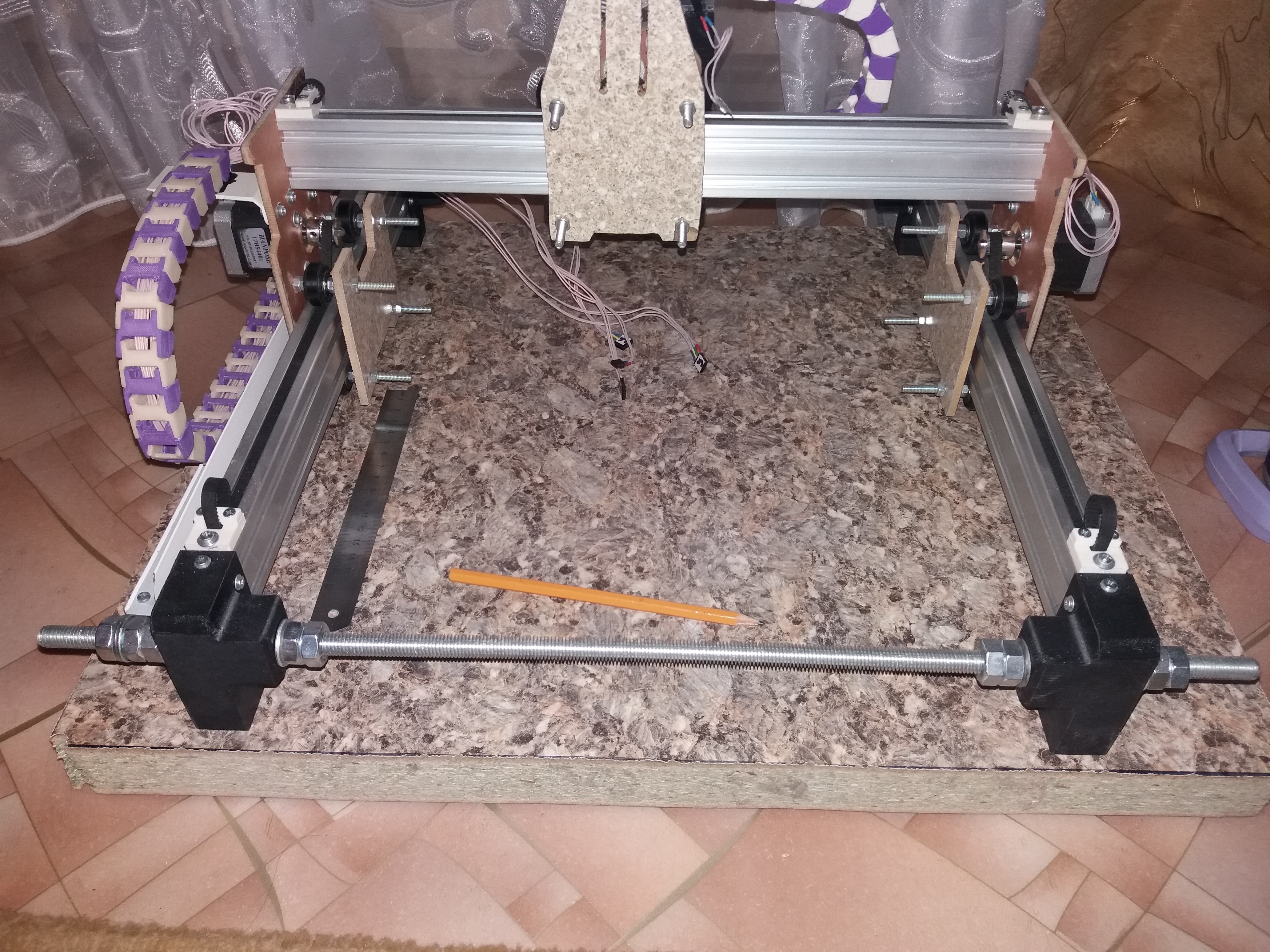

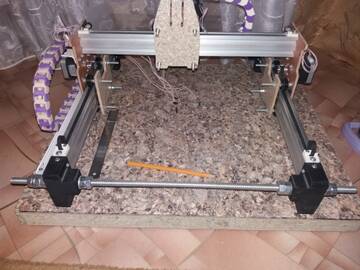

Я свою игрушку лепил раньше. Вместо части профилей стоит обычная строительная стяжка М10.
Детальки искал на том же Thingverse. Сейчас наверное и не найду откуда.

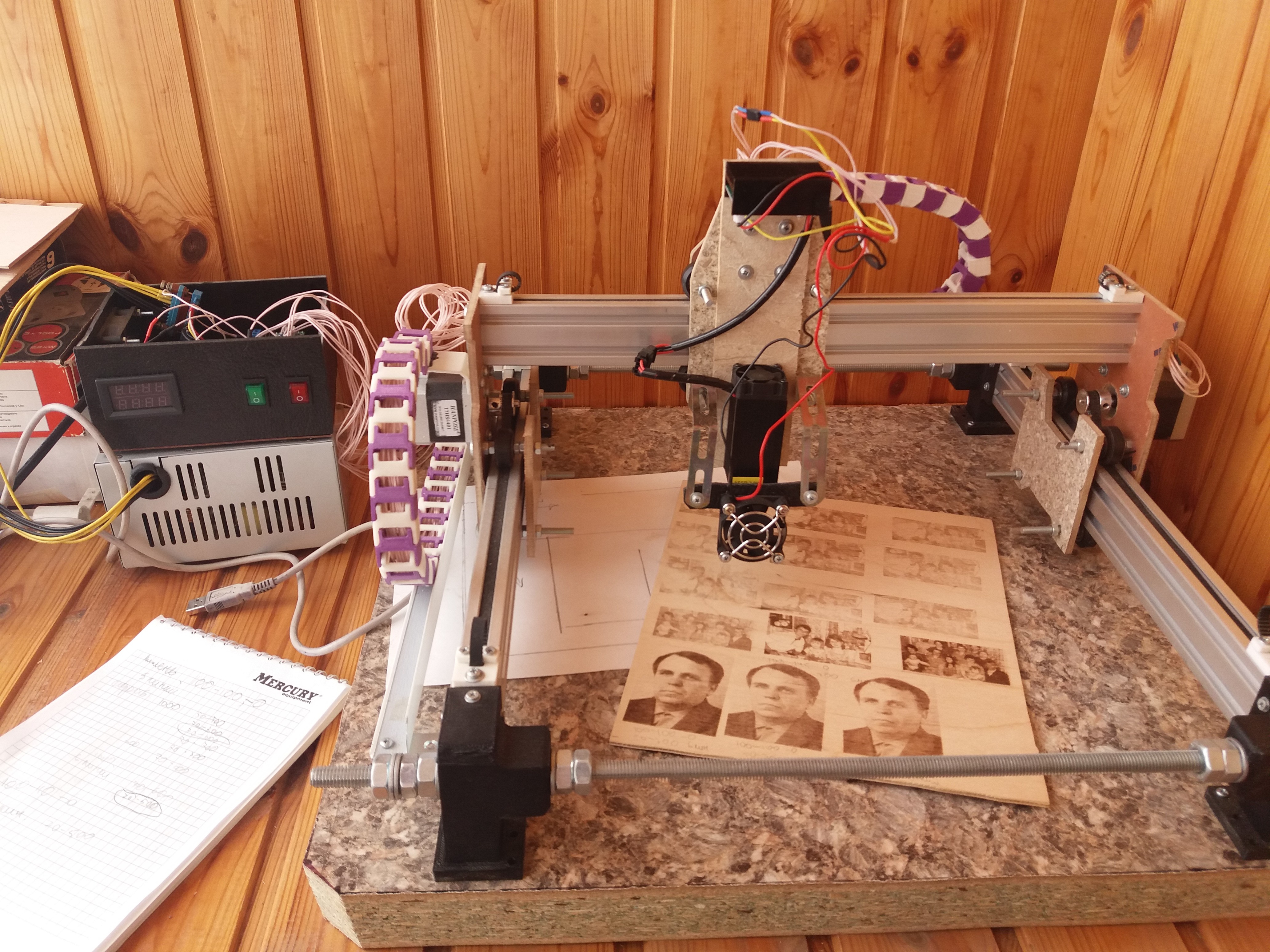

Так и не облагородил. Блок питания от компа. На нем коробка с электроникой. Часть деталей просто из ДВП.

+1

Поделиться112022-05-27 09:39:55

Автор: ksi-uln
Участник
Зарегистрирован: 2018-08-18
Сообщений: 19
Уважение: [+11/-0]
Позитив: [+1/-0]
Последний визит:
2023-02-04 10:01:42

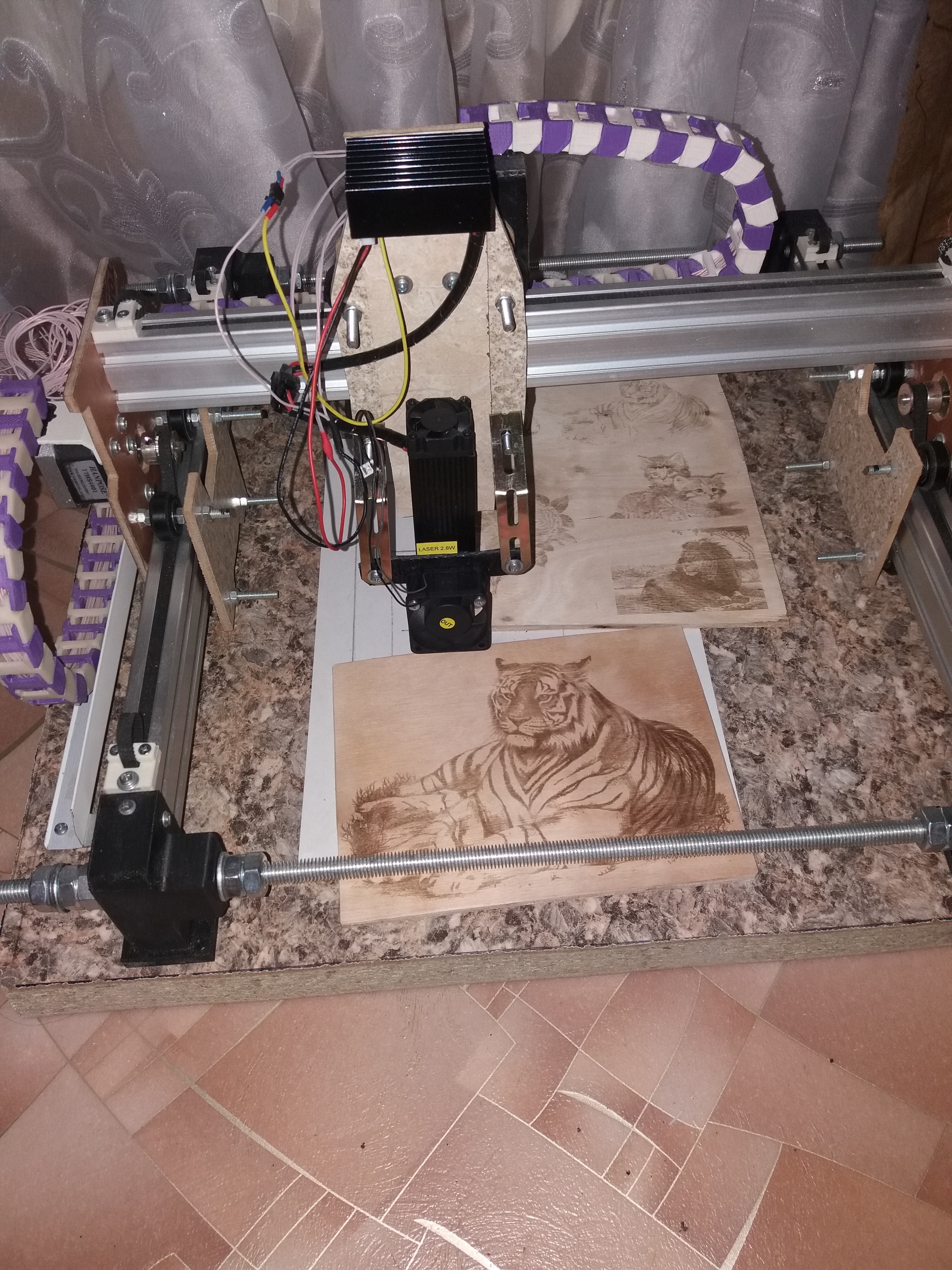

Так вот касаемо личного опыта:
аппарат по ссылке выглядит гораздо приятнее моей самоделки.
Хотя и мне можно довести мой агрегат до ума(доделать блок крепления лазера, поменять блок питания и запихнуть электронику в коробочку сзади)
Шпильку ставил из экономии(вместо двух кусков профиля).
Сейчас бы пожалуй так не сделал.
Большие проблемы с выбором лазерного модуля.
Я ставил от Дмитрия Палухина на 2,8 ватта, довольно долго пришлось ждать.
Может быть кто-то порекомендует модуль от китайских друзей с хорошими характеристиками и ресурсом, ну и приятной ценой.
Буду весьма признателен.
Строил гравер, чтобы поиграться. Поигрался, доволен.
Требуемые функции он выполняет.

0

Поделиться122022-05-28 11:24:19

Автор: GREEN7
Администратор
Зарегистрирован: 2018-07-29
Сообщений: 1024
Уважение: [+132/-3]
Позитив: [+135/-2]
Пол: Мужской
Последний визит:
2024-11-11 22:11:01

ksi-uln написал(а):

Я свою игрушку лепил раньше. Вместо части профилей стоит обычная строительная стяжка М10.
Детальки искал на том же Thingverse. Сейчас наверное и не найду откуда.

Спасибо Вам за обзор Вашего лазерника! И проект хороший, крепление для лазера я именно от него брал, распечатал на 3D принтере тот вариант, в котором можно подкручивать ось Z (условную) для фокусировки. Вообще я хотел ось Z сделать на шаговике, чтобы в процессе работы можно было подправлять фокусировку, но потом отложил этот проект (вернее сделал регулируемую Z на NEMA 17, но она тяжеловата оказалась за счет шаговика, придется другой шаговик ставить - полегче. Может маленький от принтера? там усилий хватит корректировать ось - это не 3D гравировка, а вот вес влияет на скорость перемещения на ременной передаче по X и Y ) Соответственно и прошивку надо будет как-то корректировать....

ksi-uln написал(а):

Я ставил от Дмитрия Палухина на 2,8 ватта,

Читал что многие говорят про этот лазер, информацию не подкинете?

0

Поделиться132022-05-29 10:22:41

Автор: ksi-uln
Участник
Зарегистрирован: 2018-08-18
Сообщений: 19
Уважение: [+11/-0]
Позитив: [+1/-0]
Последний визит:
2023-02-04 10:01:42

Ссылка на страницу Дмитрия Палухина:
https://vk.com/id2266937

В ленте сообщений можно почитать отзывы и рекомендации. Там же есть и цены.

По поводу Вашего станка- есть ли смысл регулировки высоты на ходу?
Я сделал проставку в 6 сантиметров(возможно у Вас другой высоты), перед гравировкой выставляю лазер даже не включая его.
А если учесть что гравирую в основном по фанере одной толщины, то и не трогаю лазер.
У меня на гравере даже нет винта для регулировки высоты(стоят винты с прорезями).
Вообще я когда-нибудь переделаю узел крепления, но ставить движок- нет
